型番:AD-S1 定価:7800円 発売:1980年

● AD-S1の概要

既存のadresユニット(AD-5、3、3S、15、15K、2、4)でadres DISCを再生するためのセレクターです。
ソースがadres DISCあるいはadresテープいずれの場合でも、レベルキャリブレーションがAD-S1側で調整できるよう、CAL VOLUMEが付いてます。
CAL VOLUMEの左側がDISC用、右側がテープ用で、DISC/テープそれぞれ個別にL/Rのレベル調整が可能です。

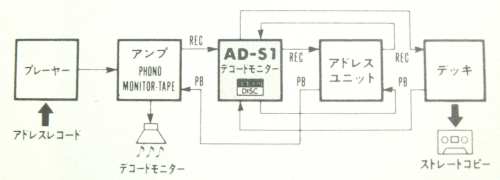

実際の接続方法は下記接続図の通りです。





● AD-S1の仕様

外形寸法:100(幅)×56(高さ)×117(奥行き) mm (ゴム足・ツマミ含む)
付属品:キャリブレーション調整用キャルトーンシート(ソノシート)

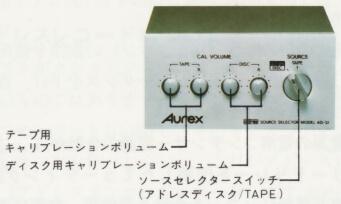

フロントパネル説明です。
電源不要のため電源スイッチはありません。

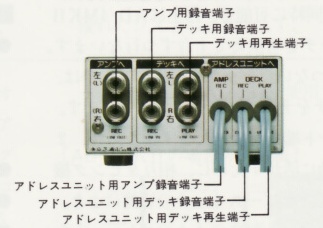

リアパネルです。
実際に使った場合、最高計6本のピンケーブルがつながるので、かなり複雑になったようです。


●資料協力:瑞鶴さん(いつもありがとうございます)
