型番：AD-2 mk II 定価：40000円 発売：1981年
|
● AD-2 mk IIの概要
AD-2の後継機種で、adres discに対応するためにadres
discモードが追加されているのが最大の相違点です。
また、パネルの色も旧来のアルミ地のシルバーではなく、AD-4
mk II 同様ホワイトシルバーに変更されています。
|
● AD-2の仕様
電源：AC100V 50/60Hz（AC電源専用）
消費電力：7W
チャンネル数：２チャンネル（録音再生切換え）
基準入力レベル：エンコーダー100mV・デコーダー150mV
基準出力レベル：エンコーダー150mV・デコーダー300mV
周波数特性：エンコード、デコードにおいて20Hz〜20kHz±1dB
歪率：エンコード、デコードにおいて0.1%以下（1kHz）
最大録音レベル：1kHz、7dB改善
ノイズリダクション効果：10kHz 30dB以上、1kHz 20dB以上、100Hz 17dB以上
外形寸法：420mm（幅）×57mm（高さ）×202mm（奥行）
重さ：2.7kg
|
 |

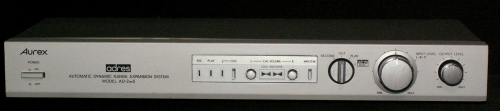

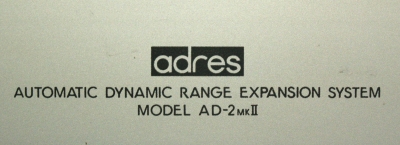

型番表記がないと、AD-2とほとんど区別が付きません。
|
 |

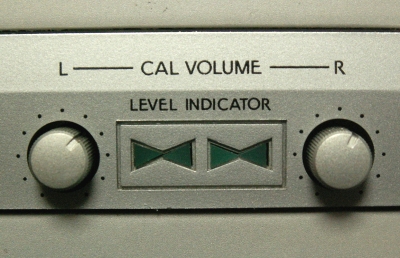

CAL VOLUMEツマミがパネルの色に合わせてシルバー色に変わりました。
この辺は、AD-4とAD-4mkIIの相違点と同じです。
|
 |

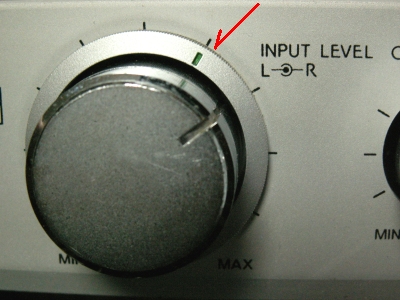

同じく、INPUT LEVELツマミにリングが追加されました。
|
 |

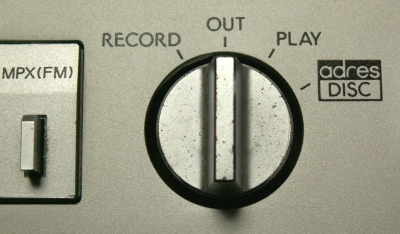

そして切換えスイッチにadres DISCポジションが追加されました。
|
 |

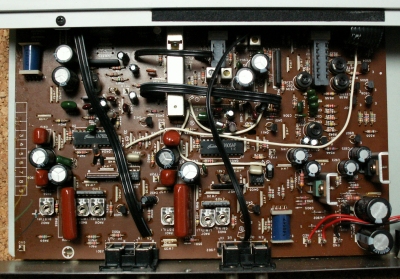

AD-3とAD-2は基板が同一でしたが、AD-2 mkIIではadres
DISCモード搭載に際し基板を作り直したようです。
切換えスイッチや可変抵抗の種類も異なってます。
|
 |

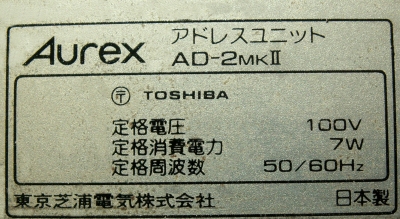

背面、機種銘板です。
消費電力はAD-2と同じですが、重量がやや重くなっています。
|
|
|
