型番：ONKYO NR-5 定価：59800円 発売：1981年10月
|
● NR-5の概要
東芝からOEM供給を受けて発売した、AD-4 Mk
II 姉妹機。
フロントパネルとメーターがブラックに変更されているのが特徴。
機能や性能の相違はない。
|
● NR-5の仕様
電源：AC100V 50/60Hz共用
消費電力：11W
チャンネル数：４チャンネル（エンコーダー２チャンネル、デコーダー２チャンネル）
入力インピーダンス：50kオーム
基準入力レベル：エンコーダー100mV、デコーダー150mV
基準出力レベル：エンコーダー300mV、デコーダー350mV
負荷インピーダンス：10kオーム以上
キャリブレーション・トーン：300mV（エンコードアウト 1kHz）
アドレス基準レベル：150mV（デコードイン 1kHz）
アドレスレコードを再生するための最低入力レベルはアドレスCALシート再生で100mV以上
ヘッドホーン出力：1mW(8オーム)
周波数特性（総合）：20Hz〜20kHz±1dB（1Hz基準入力レベルに対して）
歪率（総合）：0.10％以内（1kHz基準入力レベル）
入出力端子：アンプ用入出力 PIN×1系統
デッキ用入出力 PIN×2系統 6.3mm×1系統
ヘッドホーン出力 6.3mm×1系統
使用半導体：IC16個、トランジスタ12個、ダイオード23個(LED含む)
ACアウトレット：UNSWITCHED ２個（合わせて最大300W）
外形寸法：420(幅)×75(高さ)×284(奥行)mm（ゴム脚、ツマミ含む)
重量：4.3kg
付属品：アドレスCALシート×１、接続コード(PIN-PIN)×２、取扱説明書×１、保証書×１
|
 |

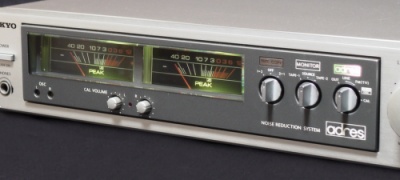

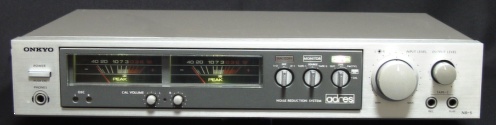

NR-5の最大の特徴でもあり、また人気の理由でもあるブラックフェース。
個人的にはブラックメーターにグリーンのイルミネーションランプはミスマッチだと思うが、全体的には好印象を受ける。
スイッチやツマミはAD-4 Mk II と同一。 |
 |

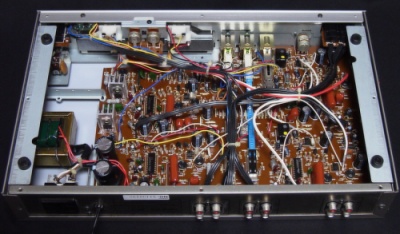

基板も東芝からそのまま供給を受けた様子。基板に東芝のロゴが入っている。
OEMを受けるにあたって、部品や回路変更を行なった形跡はない。 |
 |

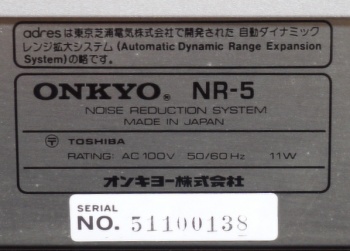

背面にある機種銘板。
型番こそNR-5だが、電気試験は東芝が行なったらしく、TOSHIBAの文字が入っている。
普通であれば、OEM供給であっても製造者の名前は表に出さないものだが、この当時の大らかさ故か、オンキョーがNR-5の販売にそれほど執着していなかったからか・・・・。 |
 |

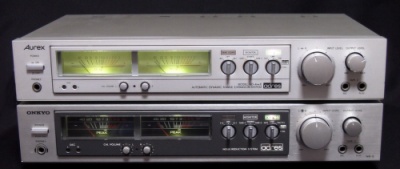

姉妹機を並べてみたところです。
レイアウトは全く同一にも関わらず、見た目の印象は大きく異なります。 |
 |

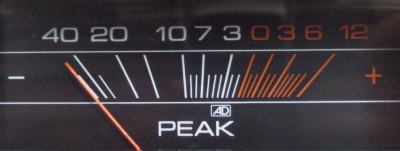

よく見ると、パネルの表記文字とメーターのフォントが異なる。オンキョー製品と統一した？ |
 |

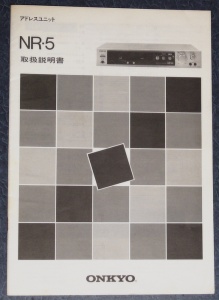

NR-5取扱説明書。
内容もAD-4 Mk II と全く同一。 |
|
|
